ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ КОНВЕРТЕР CVBS - HDMI

Уважаемые покупатели!

Перед началом эксплуатации настоятельно рекомендуем внимательно ознакомиться с данной инструкцией, она познакомит вас с правилами пользования, ответит на возможные вопросы и позволит продлить срок службы изделия.

Содержание:

1. Введение

2. Технические характеристики

3. Содержимое упаковки

4. Описание

5. Схема подключения

1. Введение

Конвертер — это универсальный преобразователь аналогового композитного входа в HDMI-выход с разрешением 1080p (60 Гц).  Аналого-цифровое преобразование в этом модуле использует 10-битную дискретизацию с максимальной частотой 162 Мбит/с, увеличение уровня черного/белого, улучшение цветовых переходов, расширение динамического диапазона, Blue Stretch, автоматическое определение и преобразование составного сигнала в выходное разрешение 1080p (60 Гц). Оживляет видео, обеспечивая самые четкие и реалистичные изображения в формате HD.

1.1 Особенности

1. Нет необходимости устанавливать драйверы, портативный.

2. Обеспечивает передовую обработку сигнала с высокой точностью цвета

3. Поддержка PAL, NTSC3.58, NTSC4.43, SECAM, вход в стандартные телевизионные форматы PAL / M, PAL / N.

4. Поддержка выхода HDMI 1080p или 720p.

2. Технические характеристики

1. Входные порты: 1xRCA (желтый, белый, красный).

2. Выходные порты: 1xHDMI.

3. Размеры (мм): 60 (Д) x 55 (Ш) x 20 (В)

4. Вес (г): 40

5. Композитный вход: PAL, NTSC3.58, NTSC4.43, SECAM, PAL/M, PAL/N.

6. Выход HDMI: 1080p60 Гц, 720p/60 Гц.

3. Содержимое упаковки

Прежде чем приступить к использованию данного устройства, пожалуйста, проверьте упаковку и убедитесь, что в комплект поставки входят следующие предметы:

1) Основной блок (конвертер CVBS в HDMI).................... 1 шт.

2) USB-кабель................................................ 1 шт.

3) Инструкция по эксплуатации ........... 1 шт.

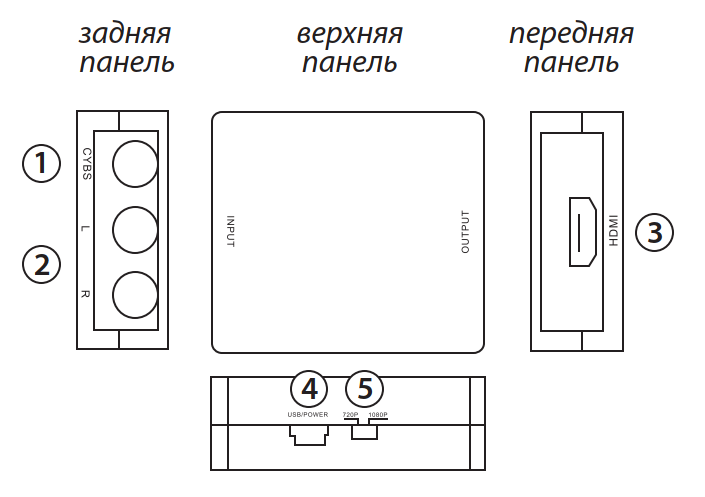

4. Описание

1. Видеовход CVBS

2. Аудиовход L/R

3. HDMI-выход

4. Вход питания USB

5. Переключатель 720p/1080p

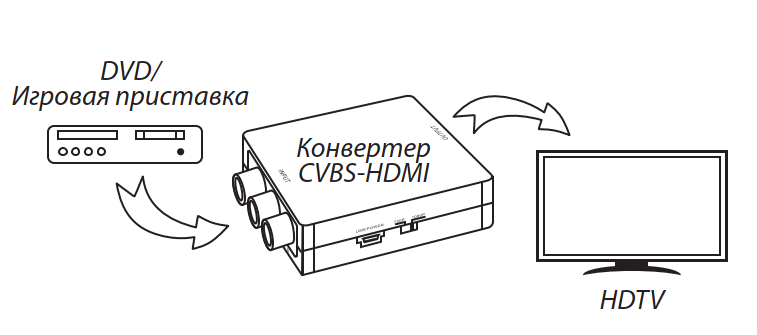

5. Схема подключения

Внимание!

В случае если данное изделие будет нуждаться в гарантийном обслуживании, просим обратиться к продавцу, у которого вы приобрели данное изделие, или в сервисную службу нашей компании, контакты и гарантийные условия указаны на сайте www.dendy.shop. Для гарантийного ремонта предъявите платежный документ на конвертер.
